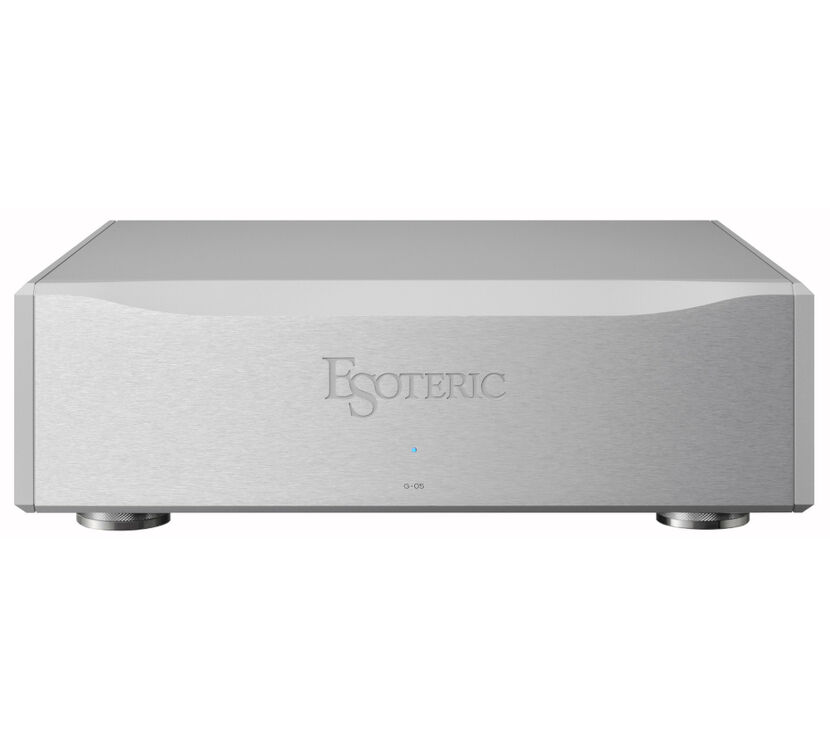

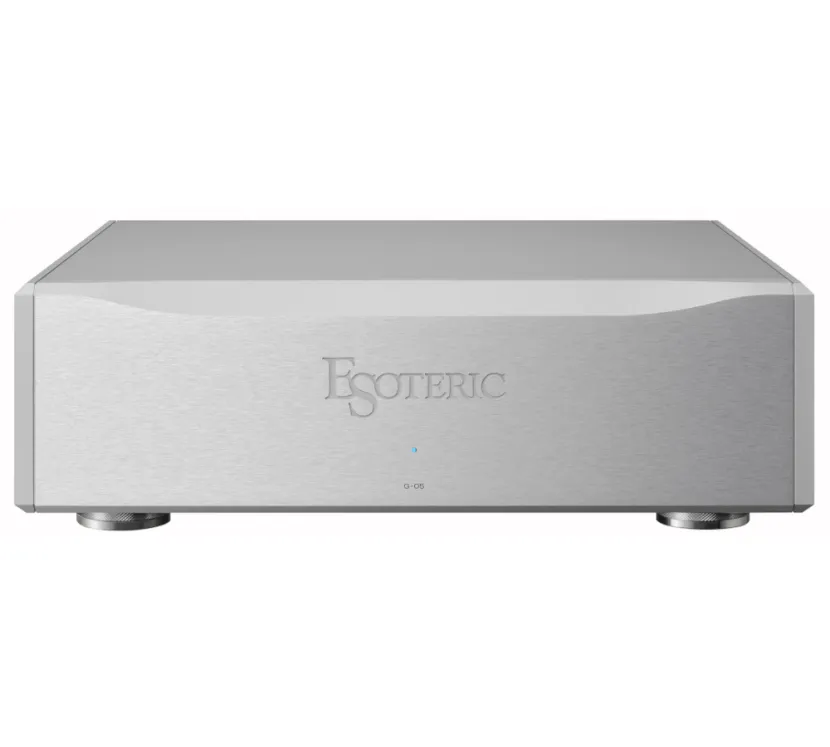

Zegar taktujący Esoteric G-05
Master Sound Discrete Clock całkowicie opracowany przez nas moduł zegara OCXO*, został zaprojektowany tak, aby umożliwić połączonemu cyfrowemu sprzętowi źródłowemu przeniesienie ekspresji muzycznej o krok dalej.
G-05 Master Clock Generator jest teraz dostępny z tym opracowanym przez nas modułem, który wydobędzie pełny potencjał reprodukcji muzyki z serii Esoteric K i N, a także szerokiej gamy innych odtwarzaczy cyfrowych.
* OCXO = Oscylator kwarcowy sterowany piekarnikiem
Nowa seria Esoteric 05 Minimalistyczna i piękna stylistyka wywodząca się z flagowej technologii i jakości Esoteric. I wspaniały dźwięk, który przenosi właściciela w pierwszorzędne wrażenia słuchowe. To jest podstawowa koncepcja serii Esoteric 05, rdzeń marki Esoteric. Seria 05 składa się z kultowego odtwarzacza CD Super Audio K-05XD marki, przedwzmacniacza sieciowego DAC N-05XD i stereofonicznego wzmacniacza mocy S-05 klasy A, który wykorzystuje wyniki rozwoju serii Grandioso. Ponadto do oferty dodano główny generator zegara G-05 wyposażony w unikalny dyskretny zegar Master Sound Discrete Clock, dzięki czemu możliwe jest rozszerzenie systemu audio, który jest jeszcze swobodniejszy i bardziej odpowiedni do poszukiwania jakości dźwięku.
Kluczowe cechy:
- „Master Sound Discrete Clock”, który może sprawić, że jakość dźwięku podłączonego odtwarzacza cyfrowego będzie bardziej muzykalna.
- G-05 może być używany z Esoteric serii K, N i różnymi innymi odtwarzaczami cyfrowymi, które mają wejście zegara 10 MHz.
- Esoteric SXT-03, duży, niestandardowy oscylator kwarcowy o idealnych właściwościach elektrofizycznych.
- Master Sound TC, unikalny system całkowitej kontroli temperatury.
- Wielostopniowe sterowanie grzałką w 128 krokach w celu utrzymania jednolitej temperatury piekarnika.
- Trzy niezależne zasilacze, które bezpośrednio dostarczają optymalne napięcie do każdego bloku obwodów, zapewniając dźwięk wysokiej jakości.
- Obwód buforowy Esoteric-HCLD, który może generować czystą falę sinusoidalną o częstotliwości 10 MHz i ma duże możliwości przesyłania prądu.
- Cztery zaciski wyjściowe zegara sinusoidalnego 10 MHz.
Moduł zegara wyprodukowany przez firmę Esoteric „Master Sound Discrete Clock” w G-05 został opracowany przez firmę Esoteric, począwszy od wyboru oscylatora kwarcowego po obwód kontroli temperatury i jego program sterowania w celu osiągnięcia wysokiej precyzji, a wszystko to zrealizowano w unikalnym obwodzie dyskretnym. Wbudowany moduł zegarowy firmy Esoteric przeznaczony jest do odtwarzania muzyki. Zwróciliśmy szczególną uwagę na każdy szczegół i poprawiliśmy jakość ekspresji muzycznej, projektując własny obwód oscylatora kwarcowego, wcześniej zapakowany jako moduł ogólnego przeznaczenia, w unikalny dyskretny obwód, aby wytwarzać dźwięki bliższe ideałom naszych inżynierów.
Niestandardowy oscylator kwarcowy „Esoteric SXT-03” Zegary kryształowe charakteryzują się na ogół naturalną barwą, niskim poziomem szumów fazowych i doskonałą stabilnością w połączeniu z zaawansowanymi systemami kontroli temperatury. Ponadto, ponieważ sygnał zegarowy jest generowany w wyniku oscylacji, istnieje silna korelacja między właściwościami fizycznymi materiału a osiągniętą końcową jakością dźwięku. Większe kryształy mają większe samooscylacje i większy margines oscylacji, nawet przy większym oporze w obwodzie, dzięki czemu oscylacje są bardziej stabilne. G-05 jest wyposażony w Esoteric SXT-03, duży, niestandardowy oscylator kwarcowy o idealnych właściwościach elektrofizycznych. Surowy materiał krystaliczny jest powoli hodowany przez długi czas, a następnie cięty SC (cięcie z kompensacją naprężeń) z doskonałą charakterystyką temperaturową. Kontrolujemy również proces produkcyjny aż do najdrobniejszych szczegółów, starannie wybierając i stosując kryształy, których wahania częstotliwości środkowej ściśle mieszczą się w specyfikacjach.
Master Sound TC* – zastrzeżony program kontroli temperatury firmy Esoteric Dokładność częstotliwości kryształu zależy od temperatury. Dlatego kontrola temperatury jest najważniejszym czynnikiem w utrzymaniu wysokiej dokładności zegara. Opatentowany przez firmę Esoteric „Master Sound TC” to system całkowitej kontroli temperatury, który maksymalizuje wydajność kryształów. We własnym zakresie opracowaliśmy nie tylko sprzęt, ale także oprogramowanie sterujące, aby zapewnić najwyższą możliwą wydajność zegara Master Sound Discrete Clock. W typowym OCXO kryształy są przechowywane w gorącym piekarniku i utrzymywane w stałej temperaturze. Kryształy różnią się jednak temperaturą, w której są najbardziej stabilne. W naszym systemie Master Sound TC temperatura piekarnika jest kontrolowana przez program dostosowany do każdego kryształu, aby zapewnić, że każdy kryształ ma zawsze odpowiednią temperaturę i stabilną pracę. Rezultatem jest niezwykle naturalny i czysty sygnał zegara o doskonałej muzykalności.
* TC = termokontrola
128-stopniowa, wielostopniowa grzałka sterowana w celu utrzymania jednolitej temperatury piekarnika Grzejnik, który utrzymuje jednolitą temperaturę wewnątrz piekarnika, to także skoncentrowana specjalność firmy Esoteric. Grzejniki w zwykłych modułach są po prostu sterowane tak, aby wielokrotnie włączały się i wyłączały w zależności od spadającej i rosnącej temperatury wewnątrz piekarnika, ale w przypadku dyskretnego zegara Master Sound Discrete Clock temperatura jest precyzyjnie kontrolowana przez grzejnik ze 128 krokami wielostopniowej regulacji . Ponadto minimalizując wahania prądu występujące przy włączaniu i wyłączaniu grzejnika, eliminowany jest niekorzystny wpływ wahań prądu na obwód oscylatora kwarcowego.
Trzy niezależne zasilacze zapewniające doskonałą wydajność muzyczną Moduły OCXO są zazwyczaj konfigurowane z jednym zasilaczem. Jednakże w G-05 sekcja zasilania jest niezależna od obwodu oscylatora, obwodu grzejnika/sterowania i wzmacniacza buforowego, a optymalne napięcie jest dostarczane bezpośrednio do każdego bloku obwodów, aby osiągnąć wysoką jakość dźwięku.
Obwód bufora wyjściowego Esoteric-HCLD G-05 jest wyposażony w cieszący się dużym uznaniem obwód wzmacniacza bufora wyjściowego „Esoteric-HCLD”, który można znaleźć w przedwzmacniaczu Grandioso C1X. Wykorzystuje swoje potężne możliwości przesyłu prądu i szerokie pasmo przenoszenia 180 MHz, aby dostarczać czysty sygnał zegara sinusoidalnego o częstotliwości 10 MHz do podłączonych odtwarzaczy cyfrowych.
Wyposażony w cztery wyjścia zegarowe 10 MHz Dostępne są cztery wyjścia zegara sinusoidalnego 10 MHz, które umożliwiają zasilanie zegarów maksymalnie czterech urządzeń cyfrowych.
Specjalnie zaprojektowane kable koncentryczne ze złączami SMA w standardzie MIL W krytycznym okablowaniu wewnątrz G-05 zastosowano specjalne, niestandardowe kable koncentryczne, starannie dobrane pod kątem jakości dźwięku. Złącza to pozłacane złącza SMA zgodne ze standardami MIL. Złącza wyjściowe to pozłacane złącza BNC o precyzyjnie dopasowanej impedancji = 50Ω, aby zwiększyć niezawodność transmisji i zmniejszyć straty.
Unikalna konstrukcja podwozia Konstrukcja podwozia jest również specjalnie zaprojektowana dla zegarów głównych wrażliwych na wibracje. Panele przednie i boczne wykonane są z wytrzymałego, grubościennego aluminium, które tłumi wibracje zewnętrzne. Moduł zegara Master Sound Discrete Clock wewnątrz obudowy jest swobodnie montowany i uziemiany własnym ciężarem, bez użycia śrub montażowych. W stopach izolacyjnych, wykonanych ze stali i podpartych w trzech punktach, zastosowano specjalną metodę montażu, która wykorzystuje ciężar obudowy do połączenia z płytą dolną. Eliminując jak najwięcej śrub do montażu modułu zegara i nóżek izolacyjnych oraz unikając koncentracji naprężeń spowodowanych skręceniem ze sobą tych wrażliwych na wibracje elementów, można uzyskać naturalny efekt tłumienia drgań, co skutkuje doskonałą jakością dźwięku. Ponadto górna płyta ma półpływającą konstrukcję, która nie jest mocowana za pomocą śrub, co daje otwarty dźwięk.
Najważniejsze parametry:
Pod zamówienie. Przed zamówieniem potwierdź dostępność
