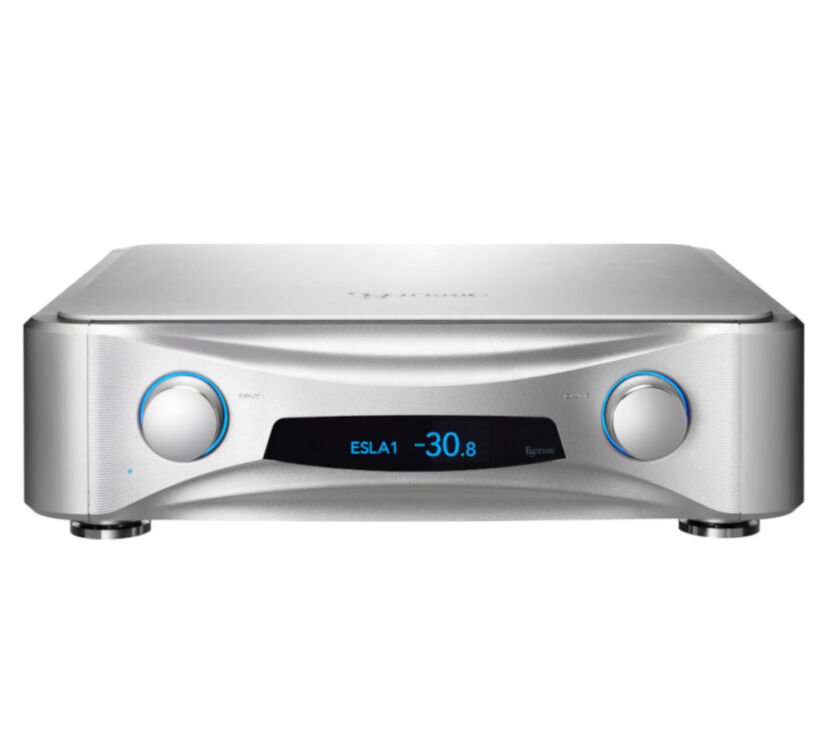

Esoteric Grandioso C1X solo. Referencyjny przedwzmacniacz stereo.

Esoteric Grandioso C1X solo referencyjny przedwzmacniacz stereo

"Wszystkie instrumenty zaczynają oddychać naturalnie i dynamicznie na atramentowo czarnym tle ciszy. Klejnot przedwzmacniacza stworzony dzięki mądrości Esoteric"

Najważniejszą rolą przedwzmacniacza jest pełnienie roli centrum dowodzenia systemem audio, wydobywając wydajność każdego urządzenia tworzącego system na najwyższym poziomie i zapewniając słuchaczowi wyjątkowe wrażenia słuchowe, które pozwolą mu zapomnieć o istnienie systemu audio.

C1X to flagowy model przedwzmacniaczy firmy Esoteric. Nosi dumny ezoteryczny znak towarowy „Grandioso”. Grandioso C1X to standard referencyjny dla następnej generacji, wyposażony w starannie zaprojektowany podwójny obwód zbalansowany, kompletną konfigurację dual mono, mocny wzmacniacz buforowy i obwód zasilania do zasilania wzmacniaczy mocy oraz analogową transmisję prądu ES-Link, która rzuca wyzwanie granice wierności. To flagowy przedwzmacniacz, który łączy w sobie całą mądrość Esoteric i liczne innowacje technologiczne.

Edycja „solo” Grandioso C1X jest umieszczona w zintegrowanej obudowie bez zmiany konfiguracji obwodów wewnętrznych oryginalnego C1X, a także pięciu niezależnych konfiguracji transformatorów mocy dla każdego bloku obwodów, co pozwala uzyskać elegancką i piękną obudowę przy jednoczesnym zachowaniu parametrów C1X charakterystyczny dźwięk.

Kluczowe cechy:

• Pełna konfiguracja dual monoblock w jednoczęściowej obudowie
• Podwójnie zbalansowana konfiguracja z 4 obwodami na kanał zapewnia całkowicie niski poziom szumów
• „System tłumika Ultra-Fidelity” z 1120 krokami w odstępach co 0,1 dB
• Dyskretny moduł wzmacniacza „IDM-01”
• 3 wejścia i 2 wyjścia ES-Link Analog, unikalny i zastrzeżony system transmisji prądu
• Ulepszony obwód bufora wyjściowego z szybkością narastania prądu transmisji 2000 V/µs
• Esoteric-HCLD (sterownik wysokoprądowy)
• 2 wyjścia XLR i 2 wyjścia analogowe ES-Link dla systemu wzmacniaczy o wielu mocach
• 5 transformatorów: 4 duże transformatory toroidalne do systemu audio i 1 transformator z rdzeniem R do systemu sterowania
• Obwód przełączający wejście z elementami FET zapewnia doskonały dźwięk i długą żywotność
• Gładkie pokrętło sterujące z precyzyjnymi łożyskami kulkowymi
• Regulacja wzmocnienia na wejście: ±18 dB (krok 0,1 dB) i regulacja balansu L/R: ±6 dB (krok 0,1 dB)
• Funkcja AV-thru, która umożliwia współistnienie dźwięku przestrzennego AV i czystego 2-kanałowego (wybieralne terminale wejściowe)
• Edytowalne nazwy urządzeń źródłowych na odczycie
• Różne funkcje, takie jak funkcja przyciemniania, funkcja wyciszenia, automatyczne wyłączanie wyświetlacza itp.
• Duża czcionka dla lepszej widoczności
• Terminal RS-232C do sterowania zewnętrznego
• Wejście/wyjście wyzwalacza DC do włączania/wyłączania zasilania systemu
• Dwustronny pilot do obsługi urządzeń źródłowych Esoteric (RC-1334)

Koncept W przedwzmacniaczach stosowane są dwie główne metody regulacji głośności. „Schodkowy obwód tłumika”, który przełącza wiele stałych rezystorów w celu regulacji głośności, to idealna metoda dla przedwzmacniacza, który dąży do jakości dźwięku ze względu na wysoką niezawodność w punktach styku i wydobywania czystej i bezpośredniej jakości dźwięku. Ponieważ jednak głośność jest definiowana przez rezystory przełączające, skala obwodu staje się zbyt duża, aby można było płynnie regulować głośność. Natomiast inna metoda, „zmienny rezystor (potencjometr)” pozwala na płynną, bezstopniową regulację głośności. Jednakże ścieżka sygnału jest dłuższa, a na skutek starzenia istnieje możliwość pogorszenia przesłuchów pomiędzy lewym i prawym kanałem oraz pogorszenia się punktów styku. Nowo opracowany „Ultra Fidelity Attenuator System” jest owocem naszych poszukiwań idealnego obwodu tłumika, który zapewnia płynną, bezstopniową regulację głośności „zmiennego rezystora”, przy jednoczesnym zachowaniu doskonałej jakości dźwięku „stopniowego obwodu tłumika”.

Moduł tłumika „UFA-1792” Sercem systemu tłumików Ultra Fidelity jest UFA-1792, nasz autorski moduł, który integruje tłumik z rezystorem schodkowym w obwodzie scalonym. Wewnętrzne rezystory można przełączać w krokach co 0,1 dB/1120, co oznacza, że ​​głośność można regulować w zadziwiająco dokładnych, niemal nieskończonych krokach w porównaniu z typowym modułem tłumika, który oferuje około 0,5 dB/100 kroków. Ponadto, jako oryginalny moduł, wszystko, począwszy od materiałów, układu i schematów obwodów wewnętrznych, zostało bezkompromisowo zbadane, aby osiągnąć rozdzielczość i jakość dźwięku godne najwyższej klasy przedwzmacniacza.

Moduł wzmacniacza „IDM-01” Sercem obwodu wzmacniającego przedwzmacniacza jest nasz autorski moduł „Integrated Discrete-Amplifier Module IDM-01”. Starannie dobrane materiały, układy obwodów i układ dokładnie realizują filozofię dźwięku Esoteric, podobnie jak dyskretny wzmacniacz, a niezwykle krótka ścieżka sygnału, która jest pięknem układów scalonych, pozwala na dynamiczne i delikatne wzmocnienie muzycznej wibracji.

Podwójne zbalansowane obwody z 4 obwodami na kanał W oparciu o dwie oryginalne, nowe technologie modułowe (UFA-1792, IDM-01) zastosowano wiele materiałów odpowiednich dla flagowego modelu. Grandioso C1X solo jest skonfigurowany z podwójnym zbalansowanym obwodem przedwzmacniacza, który wykorzystuje cztery systemy tłumików Ultra Fidelity na kanał. Wszystkie sygnały wejściowe są zbalansowane i wewnętrznie przesyłane z niską impedancją, aby zminimalizować efekty szumu, podczas gdy podwójnie zbalansowana konfiguracja wykorzystująca najlepszą technologię modułową jest całkowicie wolna od problemów z przesłuchami kanałowymi i balansem poziomów; potężny, a przede wszystkim solidnie przekazuje wibrację muzyki do wzmacniacza mocy.

Napęd równoległy Esoteric-HCLD do wzmacniacza sterującego Wielu audiofilów zauważyło, że głośniki zaczęły „śpiewać” zaraz po zmianie przedwzmacniacza. Słychać, że przedwzmacniacz ma ogromny wpływ na moc wysterowania głośników, a dobry przedwzmacniacz wysteruje i wysteruje głośniki na maksymalnym poziomie. Grandioso C1X solo maksymalizuje sterowanie wzmacniaczy mocy poprzez zastosowanie największej możliwej ilości materiału do wzmacniaczy buforowych wyjściowych. We wzmacniaczu bufora wyjściowego zastosowano sterownik Esoteric-HCLD (High Current Line Driver), który słynie z doskonałych możliwości napędu i szerokiego zakresu częstotliwości 180 MHz oraz charakteryzuje się zadziwiająco dużą szybkością narastania wynoszącą 2000 V/μs. Ten potężny wzmacniacz buforowy jest instalowany w konfiguracji równoległej dla pojedynczej linii sygnałowej, natomiast wyjściowy wzmacniacz buforowy posiada niezależną sekcję zasilania – z dwoma dedykowanymi dużymi toroidalnymi transformatorami mocy w niezależnych konfiguracjach lewej i prawej. Wzmacniacz buforowy wyjścia C1X solo, który może pochwalić się potężną mocą wyjściową prądową godną produktu flagowego, w pełni zasila wzmacniacz i głośniki, przekazując publiczności niespotykany dotąd poziom wibracji.

Wydajna sekcja zasilania Wierzymy, że 70% jakości dźwięku przedwzmacniacza zależy od konstrukcji sekcji zasilającej. C1X solo składa się w sumie z pięciu głównych komponentów: lewego i prawego wzmacniacza wejścia/wyjścia oraz sekcji sterującej. Wszystkie pięć zasilane jest potężnie przez pięć niezależnych transformatorów mocy dla każdej sekcji (system audio: rdzeń toroidalny, układ sterowania: rdzeń R). Oddzielenie komponentów zasilacza dla każdej sekcji i zainwestowanie znacznie większej ilości materiałów niż jest to wewnętrznie wymagane, zasadniczo eliminuje wzajemne zakłócenia pomiędzy blokami obwodów, co skutkuje wyjątkowo czystą i dynamiczną jakością dźwięku. Ponadto w celu zapewnienia wysokiej jakości dźwięku zastosowano starannie dobrane części, odpowiednie dla modelu flagowego, takie jak niestandardowe kondensatory blokowe Grandioso o dużej pojemności i diody barierowe Schottky'ego.

Analogowy ES-Link Dzięki flagowym modelom wzmacniaczy Grandioso firma Esoteric wyznacza nowe standardy, przesuwając granice wierności w transmisji sygnału z przedwzmacniacza do wzmacniacza. Unikalny system transmisji prądu firmy Esoteric „ES-Link Analog” to idealna metoda transmisji przedwzmacniacza do wzmacniacza, gdzie poziom sygnału jest wyjątkowo niski. W porównaniu do konwencjonalnej transmisji napięciowej przesyła około 100 razy więcej prądu, dzięki czemu jest mniej podatny na zakłócenia i przesyła całą energię muzyki do wzmacniacza.
Ponadto nie ma na nią wpływu impedancja interkonektów biegnących między przedwzmacniaczem a wzmacniaczem, dzięki czemu utrzymuje idealną integralność pomiędzy sygnałem wyjściowym przedwzmacniacza a sygnałem wejściowym wzmacniacza.

Wzmacniacz wejściowy Sekcja wzmacniacza wejściowego, a także sekcja wzmacniacza wyjściowego są skonfigurowane z kompletnymi obwodami dual mono/podwójnie zbalansowanymi z niezależnymi lewym i prawym transformatorem mocy oraz obwodami prostownika. Sygnały wejściowe są przesyłane bez strat przy użyciu wzmacniaczy buforowych Esoteric-HCLD do przesyłania sygnału ze wzmacniacza wejściowego do wzmacniacza wyjściowego. Do przełączania wejść zastosowano przełącznik z elementem FET zamiast konwencjonalnego układu przekaźników mechanicznych. Element FET umożliwia przepływ prądu chwilowego 12 A i prądu stałego 3 A oraz minimalizuje straty prądu. Konwencjonalne przekaźniki mechaniczne dodają zabarwienia dźwięku dzięki zastosowaniu w punktach styku materiałów ziem rzadkich, emitują dźwięki podczas pracy i ulegają zużyciu z biegiem czasu – elementy FET są całkowicie wolne od tych negatywnych czynników, brzmią neutralnie i są przez cały czas niezawodne.

Sterowanie logiczne o bardzo niskim poziomie szumów Sekcja sterowania logicznego, która steruje działaniem i wyświetlaniem, jest ekranowana i umieszczona na panelu przednim, odizolowana od obwodów audio. Do podłączenia sekcji przedwzmacniacza zastosowano fotosprzęgacz, który przetwarza sygnał sterujący na sygnał optyczny do transmisji, aby zapewnić izolację fizyczną i elektryczną. Co więcej, poprzez całkowite wyłączenie obwodu sterującego, z wyjątkiem czasu pracy, uzyskano cichą pracę bez wpływu na obwody audio. Poprawiliśmy funkcjonalność, dzięki wbudowanemu programowi, który automatycznie obniża poziom głośności do zera po wyłączeniu przedwzmacniacza i automatycznie przywraca poziom po ponownym włączeniu zasilania. Naszym celem było również zapewnienie wysokiej klasy funkcjonalności, pełnej elegancji i przyjemności użytkowania, takiej jak wygaszanie/zanikanie sygnału muzycznego podczas przełączania wejść.

Konstrukcja podwozia Aby osiągnąć unikalny cel projektowy, jakim jest „odtwarzanie dźwięku głównego”, obudowa C1X solo optymalnie kontroluje wszelkie wibracje, które mogą mieć wpływ na jakość dźwięku. Elegancka i czysta forma tego mechanicznego samochodu sportowego przesuwa granice równowagi pomiędzy sztywnością a elastycznością i świadczy o jego wysokim stopniu doskonałości. Na przykład obudowa, która wymaga sztywności, w szerokim zakresie wykorzystuje bloki aluminiowe i jest całkowicie pozbawiona rezonansu, podczas gdy górny panel, który musi być wolny od wibracji, aby dźwięk był otwarty, ma konstrukcję półpływającą. Unikalna, opatentowana stopka izolacyjna firmy Esoteric, która łączy w sobie kolec i spodek, ma również specjalną konstrukcję montażową, która zmniejsza naprężenia mechaniczne i poprawia jakość dźwięku.

Wysokiej jakości uczucie, które zaspokaja przyjemność obsługi W regulatorze głośności i selektorze wejść zastosowano solidne pokrętła wykonane z aluminiowego bloku. Dzięki zastosowaniu mechanizmu łożyskowego opracowanego w konstrukcji mechanizmów napędowych VRDS dla osi obrotowej, uzyskuje się niezwykle precyzyjny obrót bez drgań rdzenia. Dostosowując moment obrotowy do optymalnego poziomu, osiąga się płynną, analogową pracę, godną dla flagowego przedwzmacniacza Esoteric.

Dwustronny pilot zdalnego sterowania W zestawie znajduje się kompaktowy i prosty pilot zdalnego sterowania, który może również obsługiwać cyfrowe urządzenia źródłowe Esoteric. Funkcjonalna konstrukcja obejmuje przyciski używane do każdego scenariusza obsługi po obu stronach pilota, a aluminiowa obudowa wielkości smartfona, która wygodnie mieści się w dłoni, uzyskano dzięki zaawansowanej obróbce metalu. Nowe podejście Esoteric to projekt, który pozwala doświadczyć przemyślanej funkcjonalności i kunsztu za każdym razem, gdy go weźmiesz do ręki.

Najważniejsze parametry:

Analogowe wejścia audio

• Analogowe XLR/ES-Link × 3 pary
  -Impedancja wejściowa 50 kΩ
  -Czułość wejściowa 500 mV (przy mocy znamionowej)
  -Maksymalny poziom wejściowy 11,7 V
• RCA × 2 pary
  -Impedancja wejściowa 500 kΩ
  -Czułość wejściowa 500 mV (przy mocy znamionowej)
  -Analogowe wyjścia audio
• XLR × 2 pary
  -Impedancja wyjściowa 30 Ω
  -Znamionowe napięcie wyjściowe 2 V
  -Maksymalny poziom wyjściowy 17 V (1 kHz, 0,003%)
• ES-Link Analogowe × 2 pary
  -Impedancja wyjściowa 30 Ω

Kontrola zewnętrzna

• RS-232C
  -Złącze: S-sub 9pin × 1
• Wejście wyzwalacza
  -Złącze: 3,5 mm monofoniczne minijack × 1
  -Poziom wejściowy 12 V, 2 mA
• Wyjście wyzwalacza
  -Złącze 3,5 mm monofoniczne mini jack × 2
  -Poziom wyjściowy 12 V, łącznie maksymalnie 100 mA
• Ogólny
  -Moc:
  AC 120 V, 60 Hz
  AC 220-240 V, 50 Hz
  -Pobór mocy: 22W
  -Moc w trybie stand-by: 0,3 W, gdy zdalne sterowanie RS-232C jest wyłączone, 1,0 W, gdy jest włączone
• Wymiary całkowite: 445 × 132 × 449 mm (łącznie z wystającymi elementami)
• Waga netto: 27,5 kg

Akcesoria w zestawie:

• Przewód zasilający × 1

• Pilot zdalnego sterowania (RC-1334) × 1

• Baterie AA × 2

• Podkładki filcowe × 4

• Instrukcja obsługi × 1

• Karta gwarancyjna × 1

• Broszura .pdf
